Du möchtest dieses Gerät auf 600 Watt gedrosselt haben?
-
1-4
PV-Module
-
2
separate MPPT
-
14 A
Strom pro Eingang
-
99,8 %
MPPT-Effizienz
-
Schneller Überblick
-

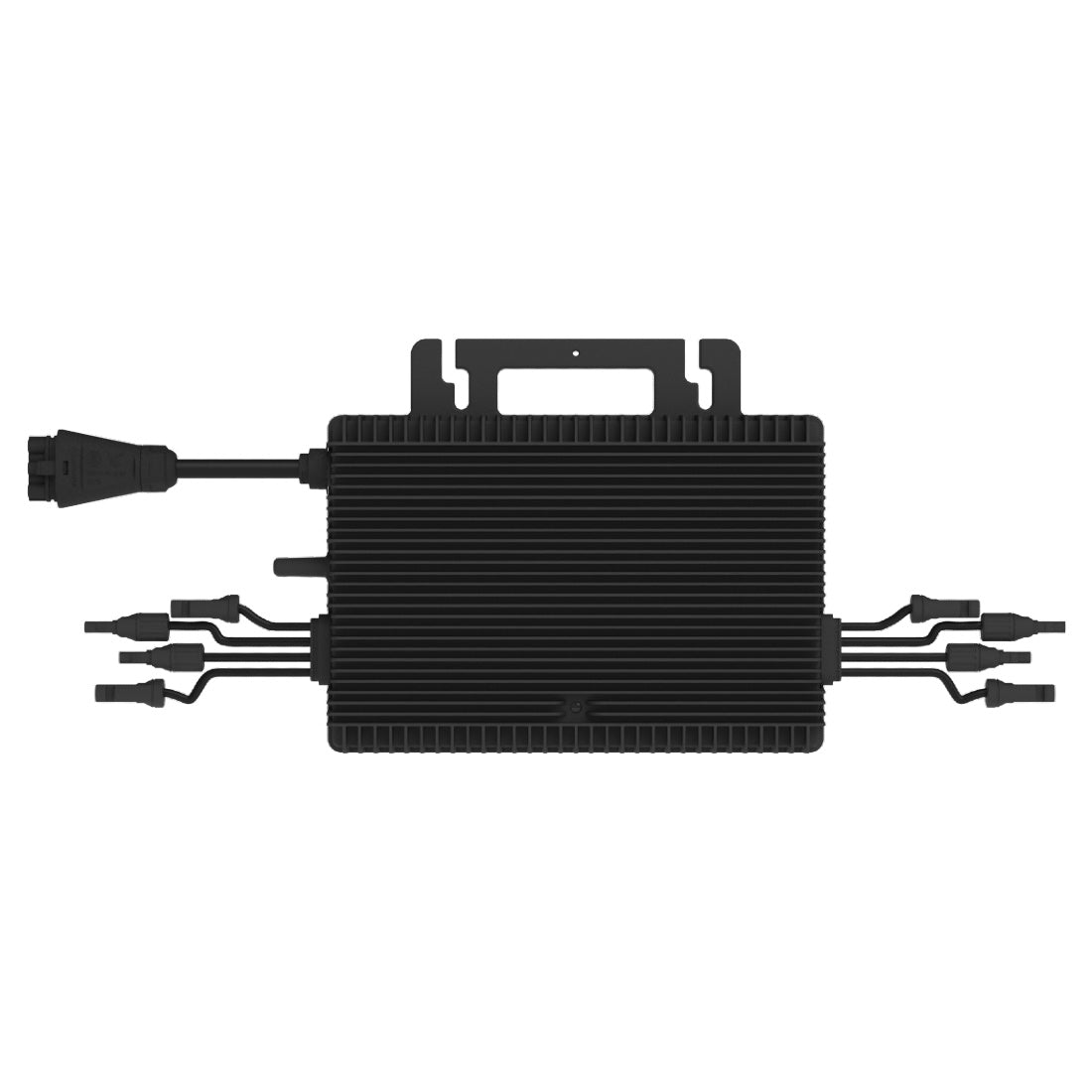

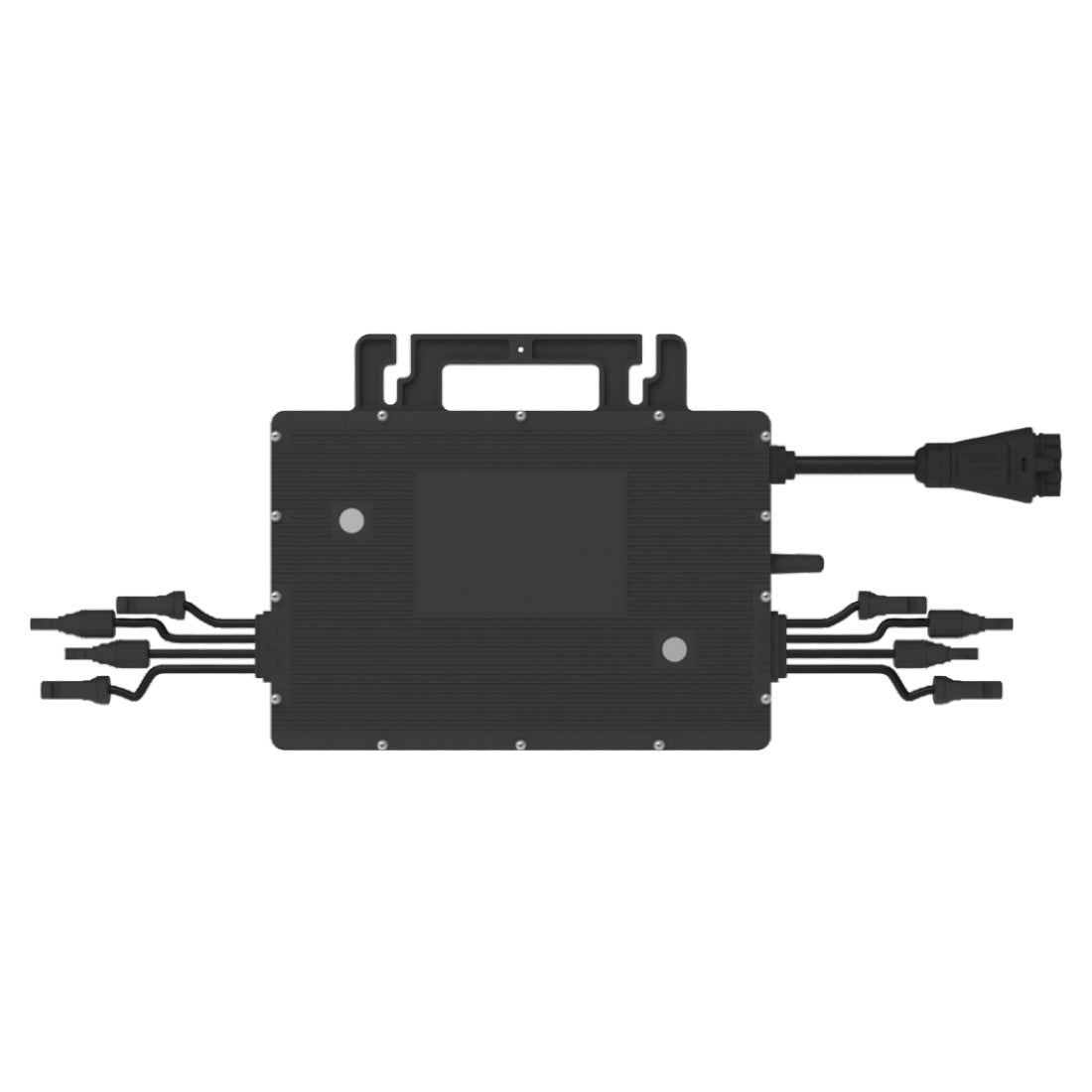

Der Hoymiles HMT-1600-4T ist als dreiphasiger Mikrowechselrichter ideal für größere Anlagen bis 25 kWp geeignet.
Er verarbeitet den Strom von bis zu 4 PV-Modulen.
Im Vergleich zum Hoymiles HMT-2000-4T eignet sich der HMT-1600-4T für weniger leistungsstarke Module. Er verarbeitet bis zu 14 A Strom pro Eingang. Für die meisten aktuellen Module um 450 Watt Peak-Leistung ist das völlig ausreichend.
2 MPP-Tracker zur Leistungsoptimierung
Der Hoymiles HMT-1600-4T besitzt zwei MPP-Tracker. Jeweils zwei Eingänge des Wechselrichters sind intern also parallel auf einen MPPT geschaltet. In der Hoymiles Cloud / mit OpenDTU ist trotzdem eine Auswertung der Modul-Daten & -Leistung für jedes Modul einzeln möglich.
Durch die interne Parallel-Schaltung der Eingänge sind Teilverschattungen der Module kein Problem für den MPPT. Der MPPT kann problemlos auf das "sonnigere" Modul optimieren. So erleidest du keine Leistungseinbußen trotz zwei Modulen pro MPPT bei Teilverschattung oder unterschiedlicher Ausrichtung der Module (z.B. Ost / West).
Obwohl der Mikrowechselrichter also nicht für jedes Modul einen MPPT besitzt, eignet er sich immernoch sehr gut für folgende Szenarien:
- Zeitweise Teilverschattung der PV-Module
- Unterschiedliche Himmelsrichtung/Azimut der PV-Module
- Unterschiedlicher Aufstell-Winkel der PV-Module
- Verwendung verschiedener Modul-Typen am selben Mikrowechselrichter (sofern paarweise die selben Module genutzt werden)
Für allen aktuellen PV-Module mit bis ~14 A Strom
An den Hoymiles HMT-1600-4T kannst du alle gängigen Module mit 14 A Strom (Imp) und mehr anschließen.
Falls deine Module laut Datenblatt mehr als 14 A Strom liefern können (Imp bei STC) ist das in der Regel auch kein Problem. Der Wechselrichter nimmt einfach nicht mehr als 14 A pro Eingang an. Außerdem erreichen deine Module ihre Datenblatt-Leistung unter Realbedingungen in der Regel nicht.
Deine Module sind kompatibel, falls sie folgende Kriterien laut Datenblatt (STC) erfüllen:
- Kurzschlusstrom Isc ist maximal 25 A
- Leerlauf-Spannung Voc ist größer als 22 Volt
- Leerlauf-Spannung Voc ist kleiner als 55 Volt
Optimale Kompatibilität besteht, wenn außerdem folgendes Kriterium erfüllt ist:
- MPP-Strom Imp 14 A oder weniger
Optionale Überwachung & Drosselung mit DTU
Du willst den HMT-1600-4T überwachen oder drosseln? Dann brauchst du eine Hoymiles DTU.
Die günstige Hoymiles DTU WLite S reicht aus, falls du nur einen HMT-1600-4T betreibst.
Du brauchst die Hoymiles DTU Lite S, wenn du mehr als einen einzelnen HMT-1600-4T überwachen möchtest.
Die DTU ist optional. Der Mikrowechselrichter arbeitet auch ohne DTU.
Dreiphasiger Anschluss ans Hausnetz
Der Hoymiles HMT-1600-4T ist ein dreiphasiger Mikrowechselrichter und muss zwingend an alle drei Phasen des Hausanschlusses angeschlossen werden.
Er gibt die erzeugte Leistung von bis zu 1600 Watt gleichmäßig verteilt auf alle drei Phasen ab. Das gilt auch, falls nur ein oder zwei Module angeschlossen sind.
Ein einphasiger Betrieb oder die Verdrahtung aller Phasen-Anschlüsse an die selbe Phase ist nicht möglich, der Mikrowechselrichter startet in diesem Fall nicht.
Bis zu 25 kW pro Hausanschluss
Du kannst in Deutschland problemlos Anlagen mit bis zu 25 kWp durch den Einsatz von mehreren dreiphasigen Mikrowechselrichtern errichten.
Ab 25 kWp Anlagen-Leistung muss die Anlage durch den Netzbetreiber regelbar sein. Dafür müssen die Wechselrichter über einen Rundsteuerempfänger ansteuerbar sein, was mit Hoymiles Mikrowechselrichtern nicht ohne Weiteres möglich ist.
Notwendiges Zubehör

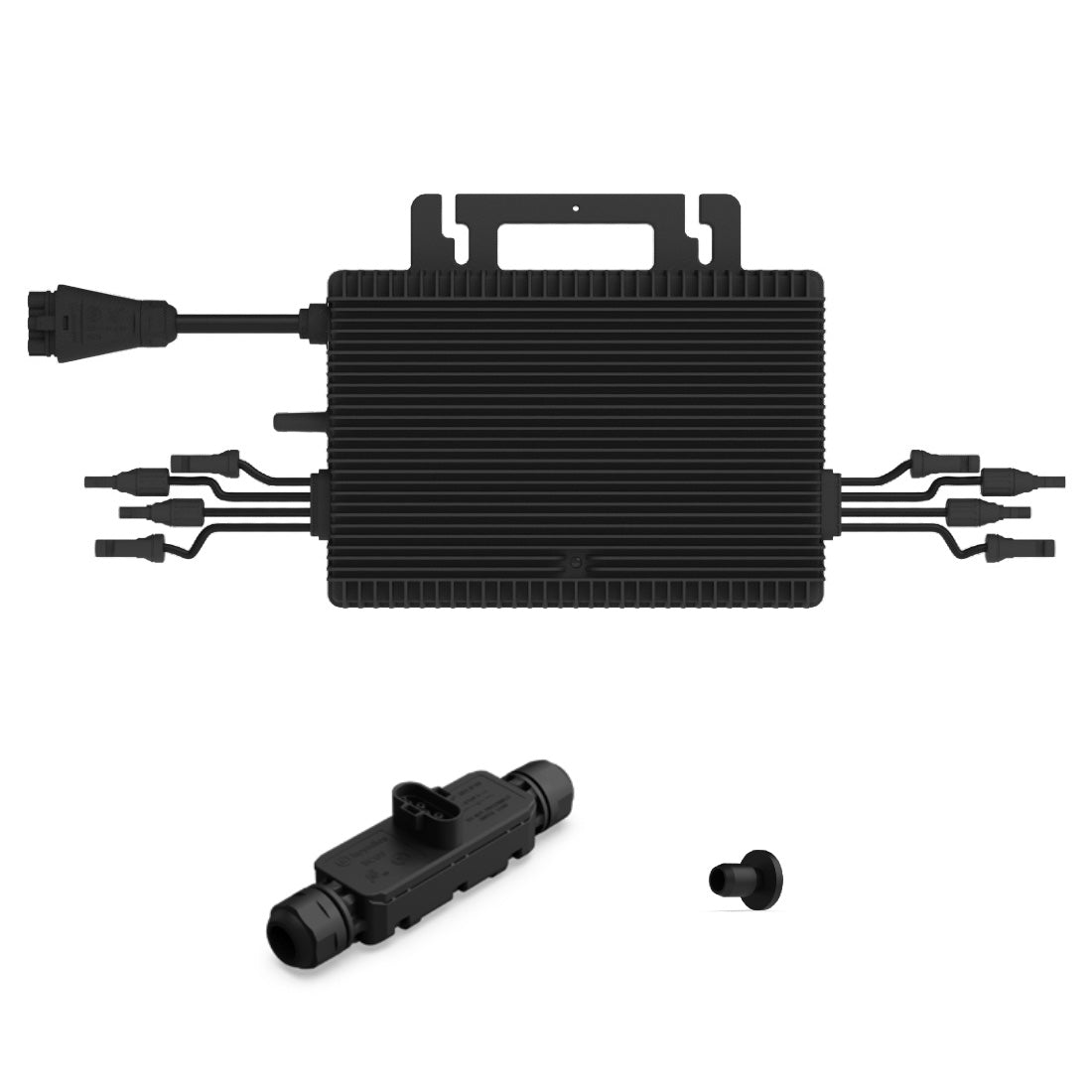

Du brauchst für jeden HMT-Mikrowechselrichter einen AC-Trunk / T-Knoten Betteri BC06. Der AC-Trunk ist eine wasserfeste und UV-beständige dreiphasige Anschlussdose. Der Wechselrichter wird auf der Oberseite des T-Knotens angesteckt. Im AC-Trunk verschraubst du das fünfadrige 400V-Drehstrom-Kabel, das von deiner Hausverteilung kommt.
Mit dem AC-Trunk kannst du auch problemlos mehrere HMT-Mikrowechselrichter verbinden, so dass die Leistung sich addiert. Dazu wird in die zweite Öffnung der Anschlussdose einfach ein weiteres 400V-Kabel eingeführt und zum nächsten Wechselrichter verlegt. Wenn du nur einen Mikrowechselrichter betreibst, wird die zweite Öffnung des AC-Trunks mit der beiliegenden Endkappe verschlossen.
Wichtiger Hinweis zur Hersteller-Garantie
Einzelne Händler empfehlen, den Anschluss-Stecker des Mikrowechselrichters abzutrennen und direkt am Kabel zu verdrahten. Diese Praxis lässt alle Garantie-Ansprüche gegenüber Hoymiles erlöschen!
Bei mir erhältst du den Microwechselrichter inklusive dem Original-Anschlusszubehör (AC-Trunk Betteri BC06 / "AC Bus Adapter"). Damit bist du auf der sicheren Seite.
-
Daten & Downloads
Leistungsdaten
Modul-Leistung 4 x 300-550 Watt Modul-Spannung 4 x 16-60 V Modul-Strom 4 x 14 A max. Modul-Kurzschlussstrom 4 x 25 A max. Einschaltspannung 22 V CEC Spitzenwirkungsgrad 96,5 % MPPT Nennwirkungsgrad 99,8 % Leistungsfaktor >0,99 AC-Ausgangsleistung 1600 W AC-Frequenz 50/60 Hz AC-Spannung 230 V/AC/400 V/AC, 3L+N+PE Verbrauch bei Dunkelheit < 50mW Zertifizierung und Zulassung
✓ EN 50549-1: 2019
✓ VDE-R-N 4105: 2018
✓ TOR Erzeuger: 2019-12
✓ IEC/EN 62109-1/-2
✓ IEC/EN 61000-6-1/-2/-3/-4
✓ IEC/EN 61000-3-2/-3Anschlüsse DC / AC
DC-Anschluss
PV-ModuleMC4 (= TS4, QC4, PV4 etc.) AC-Anschluss
HausnetzBC06 (AC-Trunk BC06) Abmessungen und Gewicht
Gehäuse-Abmessungen
ohne Kabel / Stecker326 x 222 x 41 mm Gewicht 5,9 kg Downloads & Zertifikate

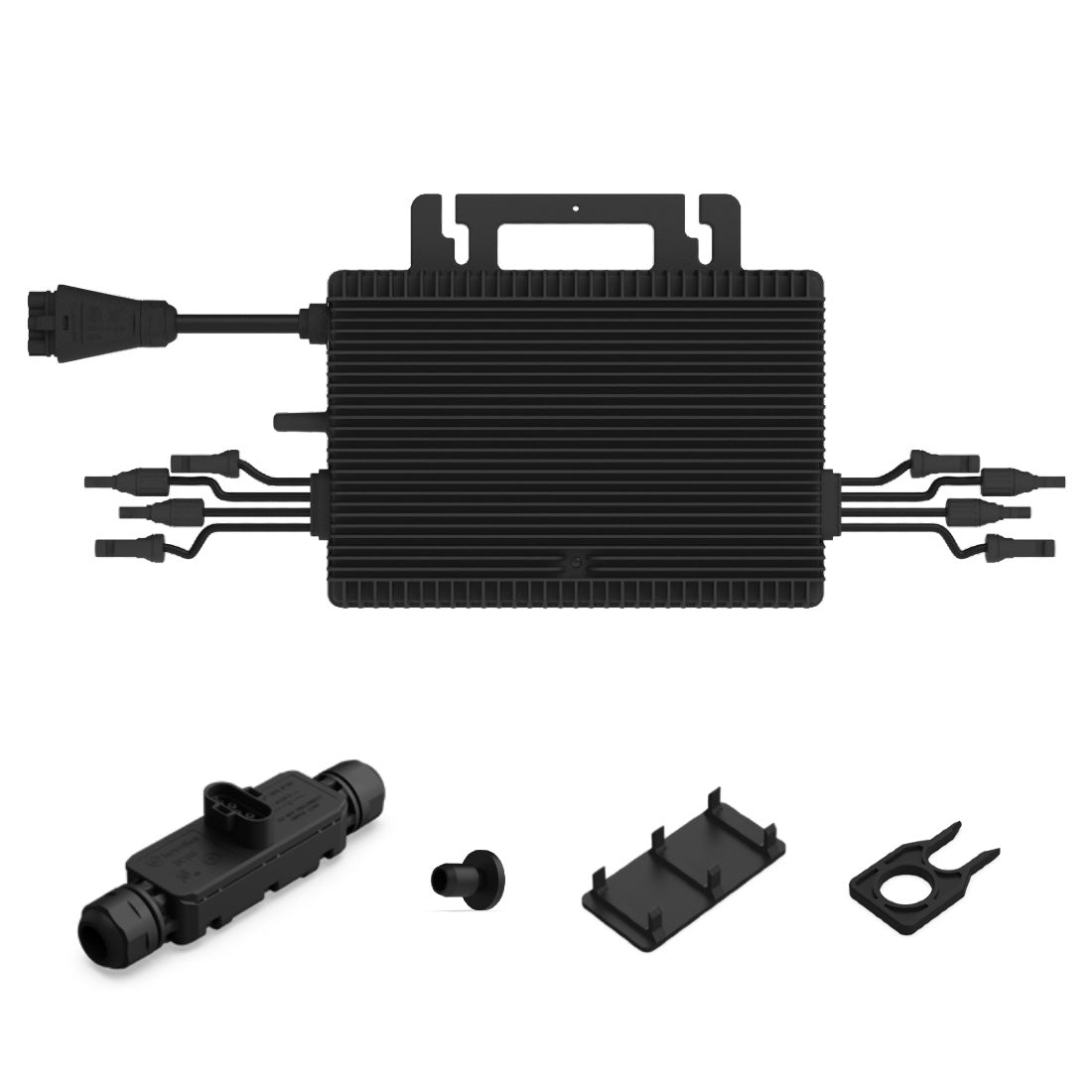

Lieferumfang
✓ Hoymiles HMS-1600-4T
Optional:
✓ AC-Trunk / T-Knoten 3-phasig (Betteri BC06)
✓ Endkappe für AC-Trunk
✓ Werkzeug zum Öffnen des AC-Trunks
✓ Werkzeug zum Entriegeln der Verbindung zum AC-Trunk
Bitte beachten Sie: Hoymiles legt keine gedruckte Bedienungsanleitung bei. Bitte laden Sie die Anleitung unter "Downloads" herunter.Überwachung / Kommunikation
Über die Hoymiles Cloud sind die Erzeugungsdaten auf Modulebene auswertbar. Außerdem können Einstellungen wie Leistungsbegrenzung, Blindleistungs-Steuerung und vieles mehr festgelegt werden.
Dazu ist zusätzlich zum Wechselrichter ein Kommunikations-Gateway (DTU) von Hoymiles erforderlich.
Kompatible Geräte:
✓ DTU Pro S
✓ DTU Lite S
✓ DTU WLite S
Die DTU verbindet den Wechselrichter via WLAN oder Ethernet mit dem Internet.Herstellergarantie
12 Jahre gem. den Garantiebedingungen von Hoymiles.
BITTE beachten: Die Herstellergarantie und Gewährleistung verfällt, wenn der Mikrowechselrichter ohne AC-Trunk angeschlossen wird (also der Stecker vom Wechselrichter abgezwickt wird). Das ist die Praxis bei Hoymiles, ich kann es leider nicht ändern.
