Offgridtec

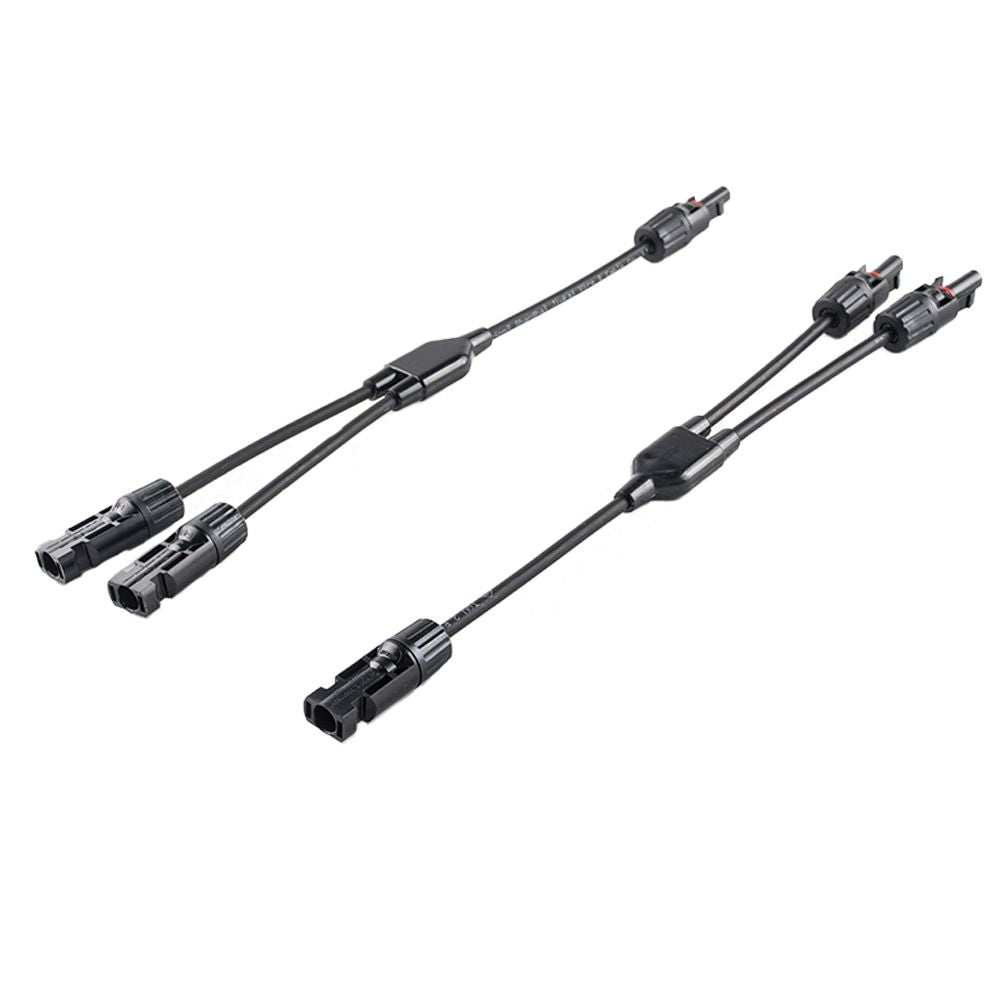

Y-Kabel für Parallel-Schaltung

Y-Kabel für Parallel-Schaltung

Zum Anschluss von 2 Modulen an 1 Eingang

Normaler Preis €4,50
Normaler Preis Verkaufspreis €4,50
Sale Ausverkauft
zzgl. Umsatzsteuer
Privatkunde? Zum Shop mit 0 % USt

Versandkosten 6,50 Euro. Kostenfrei ab 100 Euro Bestellwert.
Auf Lager. In 3-4 Werktagen bei dir.

Vollständige Details anzeigen
  • Mit diesem Paar aus Y-Kabeln kannst du zwei PV-Module parallel an den Eingang deines Wechselrichters anschließen.

    Warum 2 Module parallel schalten?

    Dieses Vorgehen ist empfehlenswert, wenn die beiden Module dauerhaft schlecht belichtet sind (z.B. dauernde Teilverschattung oder Nordausrichtung). Die Leistung der Module addiert sich durch die Parallel-Schaltung.

    Der MPP-Tracker des Wechselrichters kann mit Parallel-Schaltung gut umgehen. Es kommt nicht zu dem bei String-Schaltung typischen Leistungsverlust.

    Dieses Set besteht aus einem Y-Kabel für den Plus-Pol und einem Y-Kabel für den Minus-Pol.

    Auf was muss ich achten?

    Der Strom deiner Module (Kurzschluss-Strom I_sc und Betriebs-Strom I_mp in Ampere) verdoppelt sich durch die Parallel-Schaltung.

    Der an deinem Wechselrichter zulässige Kurzschluss-Strom I_sc darf nicht überschritten werden.

    Beispiel: Der Hoymiles HMS-800W-2T verträgt 25 A Kurzschluss-Strom pro Eingang. Du darfst also 2 Module mit max. 12,5 A Kurzschluss-Strom pro Eingang parallel schalten.

    Aber: Der Betriebs-Strom I_mpp deines Wechselrichters darf überschritten werden.

    Wenn deine parallel geschalteten Module mehr Strom anbieten, als der Wechselrichter verarbeiten kann (Betriebs-Strom I_mpp), dann begrenzt der Wechselrichter die Stromaufnahme. Der Wechselrichter nimmt dabei keinen Schaden.

    Die Spannung, die am Wechselrichter ankommt, bleibt bei Parallel-Schaltung der Module gleich.

  • Daten & Downloads

    Umgebungstemperatur -40 bis +85 C°
    Zul. Betriebsspannung max 1.000 Volt
    Kabel-Länge ca. 34cm
    Gehäuse-Abmessungen
    ohne Kabel / Stecker
    keine Angabe
    Gewicht

    Kabel-Paar mit vormontierten Anschlüssen, MC4-kompatibel
