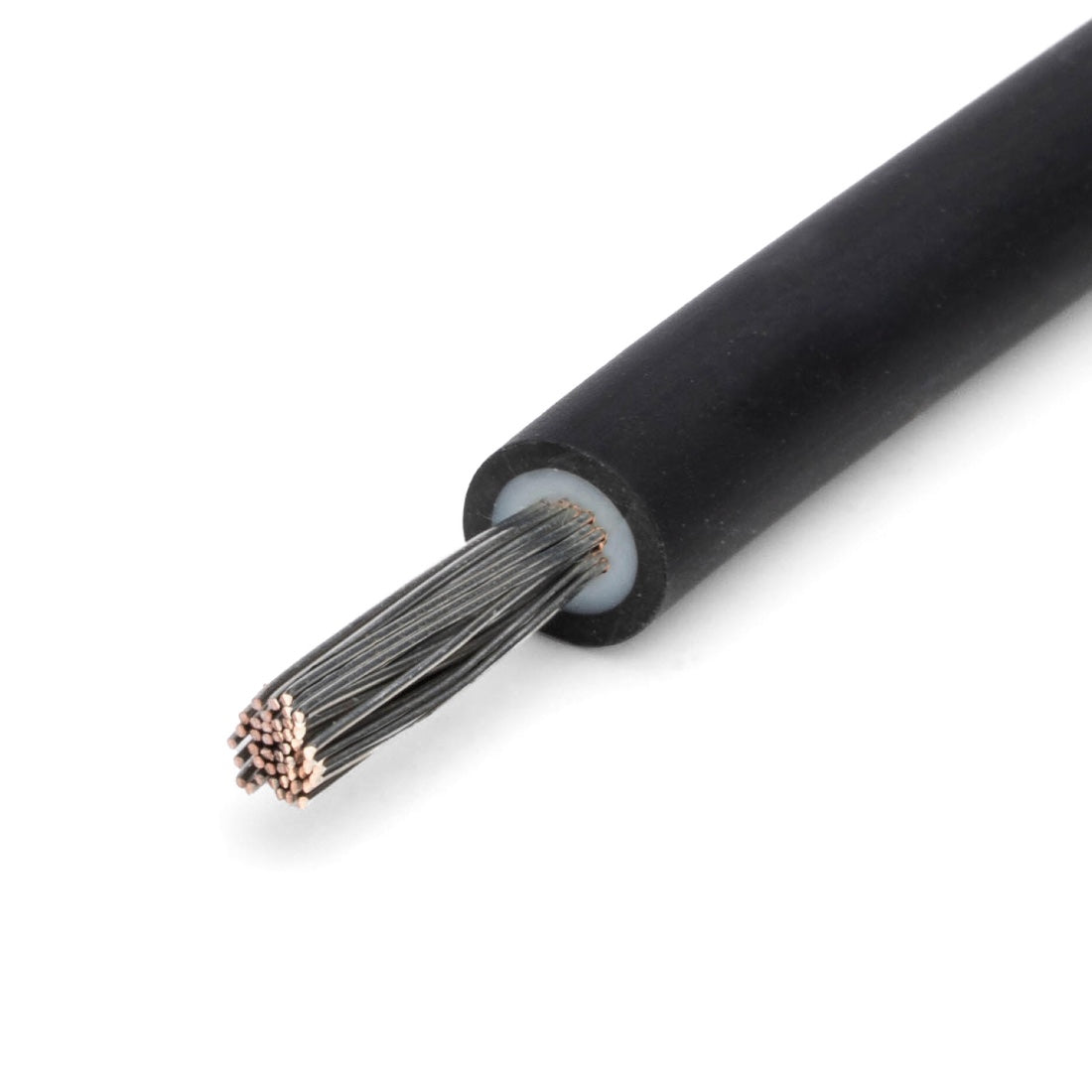

Solarkabel Meterware 6 mm²

Dieses schwarze Solarkabel als Meterware brauchst du, um die Verbindung zwischen deinem Wechselrichter und deinen PV-Modulen zu verlängern. Der hohe Querschnitt von 6 mm² sorgt für geringe Leitungsverluste.

Jedes bestellte Stück dieses Artikels entspricht einem Meter Kabellänge. Du erhältst die gesamte bestellte Länge in einem Stück.

Du benötigst MC4-Stecker/-Buchsen, um das Kabel mit deinem Wechselrichter bzw. Modul zu verbinden. Die Stecker werden mit einer Crimpzange am Kabel montiert.

Empfehlung: Alle Kabel schwarz ausführen

Du brauchst nicht unbedingt schwarze und rote Kabel zu verwenden, um Plus und Minus zu kennzeichnen. Die Optik deiner Anlage ist in der Regel besser, wenn du einheitlich schwarze Kabel nutzt.

Wenn du MC4-Stecker und -Buchse am Kabel befestigst, achte darauf, dass jedes Kabel am einen Ende einen Stecker und am anderen Ende eine Buchse hat. Damit schließt du eine Verpolung automatisch aus und kannst bei der Montage deiner Anlage nichts mehr falsch machen.

Empfehlung: DC-Leitungen kurz halten

Die Leitungslänge zwischen Wechselrichter und PV-Modulen (DC) sollte möglichst kurz gehalten werden.

Auf der DC-Leitung fließt die Leistung (z.B. 450 Watt) deiner Module bei relativ geringer Spannung (z.B. 36 Volt) und mit hohem Strom (z.B. 12,5 Ampere). Die Verlustleistung der Leitung hängt vom Strom (Ampere) ab und ist deswegen auf der DC-Seite hoch.

Auf der AC-Seite (Wechselstrom zum Hausnetz) ist die Spannung (230/400 Volt) hoch und der Strom (Ampere) gering. Die Leitungsverlust sind dort deswegen kleiner.

Also: DC-Leitungen kurz halten und lieber die AC-Leitung lang machen.

Montage des Solarkabels mit Solarsteckern

Du benötigst MC4-Stecker/-Buchsen, um das Kabel mit deinem Wechselrichter bzw. Modul zu verbinden. Stecker und Buchse werden mit einer Crimpzange am Kabel montiert.

Achte darauf, dass du an jedes Kabelstück je einen MC4-Stecker und je eine MC4-Buchse montierst.

Du darfst keine Solarkabel bauen, die auf beiden Seite männliche Stecker oder auf beiden Seiten weibliche Buchsen haben! Ansonsten verpolst du die Verbindung zwischen Modulen und Wechselrichter beim zusammenstecken.

Hohe Kabel-Qualität nach Standard H1Z2Z2-K

Das Solarkabel ist genormt nach H1Z2Z2-K und somit witterungsbeständig, abriebfest, kerbzäh, UV-Beständig und halogenfrei.

Es darf neben Innenräumen auch im Freien, auf Dachflächen oder in der Erde verlegt werden. Die Lebensdauer des Kabels beträgt 25 Jahre.

Keine Rückgabe dieses Artikels

Aufgrund des individuellen Zuschnitts ist dieses Kabel von der Möglichkeit des Widerrufs ausgeschlossen.
